domingo, 29 de diciembre de 2013

Calcula el tiempo de grabación de Blackmagic Cinema camera. BMCC bitrate



He creado una hoja de calculo muy sencilla que podréis utilizar con Excel o Number.
Con esta hoja podréis calcular el tiempo de grabación con una BLACKMAGIC cinema camera
la podeis descargar aquí.

 El calculo se basa en la información que da Blackmagic sobre la cámara.

imagen de la hoja de calculo

 Parece ser que que esta cámara ocupa 5MB por frame, los archivos son RAW sin compresión por lo que parece que su Bitrate es constante.
 Por lo que se puede hacer un calculo aproximado de la cantidad de información generada por la cámara por unidad de tiempo.
 Pongamos un ejemplo práctico:
Vamos a trabajar a 24FPS y necesitamos grabar 30 min. ¿CUANTOS GIGAS NECESITAMOS en la unidad SSD de la cámara?

nº frames x5MB/1024=Gigas por segundo. (al resultado lo llamaremos M)
 Ejemplo:
 24x5/1024=0,1171875GB/s

Para obtener el calculo en minutos:
 nº de min x 60= nº de segundo ( al resultado lo llamaremos S)
Ejemplo:
 30min x 60=1800s

 Resultado final:
M x S= Memoria necesaria.

Resultado final del ejemplo:
 0,1171875 x 1800= 210,937 Gigas totales.

Para todos aquellos que no quieran ponerse a hacer cálculos en mitad de un rodaje, he creado una tabla con los principales FPS en formatos pdf y jpeg para llevar en vuestra agenda.

 Dedicado a los "Vieja escuela" con el lema "Más vale lápiz corto que memoria larga"





También adjunto el enlace de una calculadora de bitrate para formatos como  Prores 4:2:2 HQ 1080p, DNxHD y otros muchos codecs, lo encontrareis en http://www.digitalrebellion.com a los que agradecemos el aporte.

Espero como siempre que os sea útil.

sábado, 28 de diciembre de 2013

Como poner una batería adicional en BLACKMAGIC Cinema Camera por menos de 25 euros


En primer lugar pedir disculpas a todos los que seguís de algún modo este blog por el tiempo que ha pasado desde mi última entrada, pero debéis ser comprensivos conmigo...este ha sido un año difícil para mi, espero que sepáis perdonarme y que este año sea mucho mejor para todos.

Pero vayamos al tema que nos ocupa....Hace unos días estuve hablando con mi amigo Fernan Corominas y me comentó que necesitaba ampliar la autonomía con su cámara BLACKMAGIC CINEMA CAMERA (a la que nos referiremos a partir de ahora como BMCC para abreviar).Como sabéis esta cámara cuenta con una batería interna que dura aproximadamente una hora, pasado ese tiempo debemos cargar la batería junto con nuestra cámara, lo que resulta poco práctico.

Otro objetivo que se nos planteaba es que no podía tener un precio elevado...mi amigo Fernan no tiene baterías profesionales, ni cargadores de baterías profesionales....por lo que tenía la misión de hacer " LA BATERIA Y EL CARGADOR MÁS BARATO PARA BMCC".


No es un problema complejo alimentar una cámara que funciona con un rango de voltaje que va de los 12V a los 30V pero hay que cumplir una serie de normas de seguridad importantes para no estropear la cámara, como no cambiar la polaridad del cables que se conectan en la batería .

Los Materiales necesarios son:

1.- 1 batería de 12V.
2.- 2 metros de Cable paralelo( si es rojo/negro mejor) sección 0,5mm por cable.
3.- 1 Conector de alimentación DC para conectar vuestra BMCC.
4.- 2 Conectores Faston para la batería externa
5.- Fundas termoretractiles de diferentes diametros.
6.- Soldador y estaño.
7.- Fusible aereo .

Antes de seguir si no te ves capacitado para soldar un cable o no conoces a nadie que lo esté, es mejor que no continues.

Es necesario que sepáis que un error puede ser la muerte de la cámara por lo que repito... es necesario que sepáis lo que hacéis.

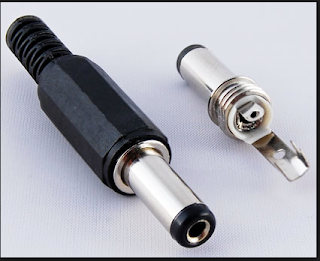

Ejemplo de conector DC para BMCC
Esta pieza que aparece en la fotografía anteríor es casi la más importante, lo primero que necesitamos saber es ¿cual es su polaridad correcta y que modelo de conector DC necesitamos?.. no se que modelo de conector es en concreto, pero podéis ir a una tienda de electronica con la cámara o con el cargador y os lo venderán sin problemas.

Para comprobar que la polaridad correcta que debe tener nuestro conector DC y por supuesto su voltaje, necesitaremos el alimentador AC/DC que viene con la cámara.

Como se puede ver en la fotografía el transformador es de 12V 2,5A y polaridad positiva.

Debemos buscar este simbolo para saber como debemos soldar nuestro nuevo conector.

 Después de comprobar toda la información que nos ha proporcionado el transformador, sabemos que el conector DC  tiene polaridad (+) en el centro  polaridad (-) en el exterior.
La pestaña más corta que se encuentra en el centro del conector es (+) y la más larga que es la que se encuentra abajo es el (-)


Utiliza tubo termoretractil para aislar cada polo del conector eso evitará problemas en sitios húmedos, también es interesante que el conector DC se quede bien aislado por fuera, para ello yo he usado otro trozo de tubo termoretractil en el exterior del conector.

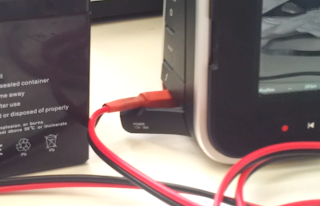

Vemos el conector DC con un tubo termoretractil conectado a la cámara.



Otra precaución que debéis tomar es poner un fusible aéreo en el cable como sistema de protección, os recomiendo que lo pongáis cerca de la batería por comodidad.

Aquí se puede ver el fusible aéreo con los terminales faston que van a la batería externa.

Los conectores que hemos utilizado para la batería externa son faston con recubrimiento de tubo retráctil pero hay otros tipos de aislante, elegid los conectores y aislantes que más os gusten.

Ejemplo de conectores Faston



Así es como queda el conjunto completo.
Se puede hacer mejor, pero esta es la forma más básica y económica que he encontrado.
Las baterías que podeis usar son muchísimas , por lo que yo optaría por las que os resulten más económicas pero también que sean seguras...las más comunes son las que se usan en los UPS´s de los ordenadores, no tienen mantenimiento y son muy seguras aunque algo más pesadas que las baterías de cámara comunes, pero no quiere decir que no haya baterías más ligeras pero con gran autonomía a precios muy económicos. Creo que para evitar problemas, es interesante que sean baterías con rangos entre los 12 y los 14 voltios.

El cargador también lo podéis comprar en una tienda de electronica, nosotros hemos optado por el que aparece en la siguiente fotografía.
También existe  el mundo de los coches, aviones, helicópteros, drones y etc... de radiocontrol  utilizan muy buenas baterías y muy buenos cargadores a precios muy competitivos, es una opción que podéis barajar.

Precio del cargador nuevo 7 euros...es muy barato.


Consejos de seguridad:
1- Nunca enchufar el cargador de baterías mientras esté la cámara conectada a la batería exterior.

2- Conectar primero los terminales faston a la batería exterior después conectaremos  la cámara.

3- Asegúrate siempre de la polaridad en la batería exterior por lo que os recomiendo que uséis un cable paralelo de colores ROJO/NEGRO.

También podeis hacer este sistema con un soporte de baterías (battery plate) tipo Sony o tipo Anton Bauer o cualquier otro tipo que podéis reciclar  de una cámara antigua ....lo más importante es conseguir el conector DC y soldar los polos del battery plate correctamente.

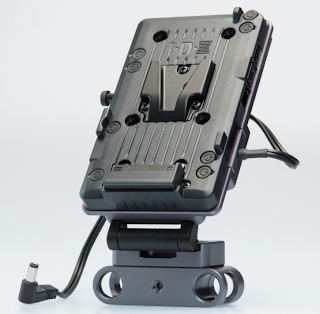

Este es un ejemplo de lo que se podría hacer reciclando piezas de otras cámaras .Fotografía de VIEF FACTOR

Mi diseño no es el mejor..pero es el sistema básico de funcionamiento. Utilizad vuestra imaginación para mejorarlo y adaptarlo a vuestras necesidades, pero siempre con maxima seguridad y cautela.

Último consejo: Cuando termineis vuestro cable comprobadlo con un polimetro para asegurar polaridad y voltaje antes de conectar por primera vez.

Aquí os dejo un video que he hecho para que veáis el proceso.




miércoles, 15 de mayo de 2013

Campaña PUCKER VODKA "WEEKEND"

Os dejo un link de uno de los últimos trabajos en los que he podido participar como DIT.
El spot se realizó integramente con ARRI ALEXA y MASTER PRIME, desde aquí felicitar a todo el equipo que participó por el gran trabajo realizado del cual todos se pueden sentir muy orgullosos.


Y gracias a todos por la confianza depositada en mi ha sido un auténtico placer trabajar con auténticos profesionales.

miércoles, 9 de enero de 2013

Como visualizar archivos AVCHD en Quicktime


Recientemente adquirí una cámara que genera archivos de video en formato AVCHD (MTS) y cual fue mi sorpresa cuando descubrí que no podía visualizar los archivos en  QUICKTIME.
¿Como podemos solucionarlo?
Para que OSX te permita visualizar los archivos os recomiendo que os descarguéis un Plug-in de Panasonic llamado "AVCCAM importer" , aunque la cámara no sea Panasonic funcionan igualmente.
Cuando lo instaléis además de visualizar los archivos en Quicktime, os dejará importar archivos AVCHD (MTS) a Final Cut.


También he encontrado un software con el que podréis exportar a Quicktime o DNxHD, en el caso de que tengáis AVID instalado, se llama CLIPWRAP y es muy rápido procesando los archivos a otros formatos como QT 4:2:2 HQ .


Estos son alguno de los codecs que podréis encontrar en Clipwrap

Display sencillo.


Simplemente debéis incluir la carpeta donde se encuentran los archivos, seleccionar destino y elegir formato de salida.


lunes, 7 de enero de 2013

Calcula el tiempo de grabación con Red Epic y Scarlet

¿Cuantas veces os han preguntado, Cuanto tiempo podemos rodar con esta tarjeta?  Para responder a esta pregunta, entre otras, la empresa Red ha incluido en su página oficial un espacio llamado "Tools" localizado en este link.  Encontraremos varias herramientas para cámaras RED, tan solo necesitamos conexión a internet para realizar consultas.


Encontraremos en este espacio:


-Crop factor: Calcula el factor de conversión óptico, se nos muestra una fotografía, nosotros elegimos la resolución y distancia focal de la óptica, como resultado nos incluye el factor de conversión óptico con respecto a 35mm de fotografía.




-Recording time: Calculo estimativo de tiempo de grabación según la tarjeta, tiene en cuenta resolución , FPS, Redcode (compresión), HDRx.






-Flicker free video: Calcula cual es el ángulo de obturador apropiado para los FPS en los que trabajemos, teniendo en cuenta los hertzios a los que funciona la electricidad.





Deth of Field: Herramienta on line para el calculo de profundidad de campo, tanto en sensores RED como en 35mm y 16 mm.



Espero que esta información os sea de utilidad.

viernes, 4 de enero de 2013

Controla tu señal de TC con tu IPAD y DENECKE SB-T

Para inaugurar el año vengo dispuesto a mostrar algo interesante para todos los que utilicéis un DENECKE SB-T para generar TC.

El principal inconveniente que tiene el SB-T y su hermano el SB-3 es que carecen de display para la configuración de su contador de códigos de tiempo, por lo que la marca Denecke ha diseñado un APP compatible de momento solo para los afortunados con  IPAD y IPHONE, llamado "TC TOOLBOX" (Es gratuito) que permite disponer de una pantalla donde nosotros podremos elegir si queremos poner código horario o configurar, según nuestras necesidades, los números correspondientes al TC.

Para que se comuniquen Ipad/Iphone y el SB-T necesitamos un cable minijack-minijack macho pero en un extremo tendrá un solo pin y en el otro extremo deberá ser de 4 pins ,de los que se utilizan el los auriculares con micrófono incorporado.

Para poder verlo y entender un poco mejor como funciona, os he dejado un vídeo de su funcionamiento.

También os dejo el esquema de conexionado que ofrece la marca en este link.

a

Aunque no lo he probado imagino que el cable que aparece en el vídeo también os puede servir en el DENECKE SB-3.

El sistema se puede complementar con el App "DSLR SLATE" de esa forma tendremos el mismo código horario que las cámaras, ya que lo genera el mismo reloj.

Es recomendable en un rodaje comprobar y re-sincronizar el TC dos o tres veces a lo largo del día.
Os dejo otro video donde os muestro como he conectado en modo "pobre" el Denecke SB-T a un Ipad y a una RED ONE.



En el vídeo hago mención a la "entrada de TIMELINE" evidentemente a la que hago referencia es a la entrada de "TIME CODE" perdonad mi equivocación.

Otro dato interesante del segundo vídeo es que el conectado la salida de TC del SB-T a la cámara con un solo cable de cobre introducido en la entrada Lemo 5PINs en su PIN nº2 correspondiente a "TC IN positive" con eso ha sido suficiente para que ambas máquinas sincronizasen a la perfección, esto creo que ha ocurrido porque he conectado un BNC-BNC entre ambos aparatos para generar una señal  GENLOCK-IN en el mismo momento que introducía la señal de TC, esto ha producido una conexión GND entre ambos aparatos por lo que ya no necesitaba tener conectado otro cable negativo para la sincronización de señal de TC, pero no estoy del todo seguro, debo realizar más pruebas para verificarlo.
Esquema de conexionado RED ONE


Nota: Es importante configurar el mismo "TC RATE" en ambos dispositivos para su correcto funcionamiento.

Conclusiones:

Se que soy muy desastre al utilizar un cable de cobre pero no tenía nada mejor,  exceptuando ese detalle el sistema me parece muy cómodo, el sistema es rápido de configurar y muy sencillo, si ya tenéis un IPAD o Iphone puede resultar una buena opción alquilar un SB-T para gestionar el TC en rodaje.

Espero que esta información os sea útil.

!!!!!FELIZ AÑO A TODOS¡¡¡¡¡¡¡¡¡

sábado, 3 de noviembre de 2012

Videoclip Wally López y Jamie Scott


Wally Lopez "You Can't stop the beat" feat Jamie Scott from Micropunto Films on Vimeo.


He tenido la suerte de poder trabajar este verano en el último Videoclip del DJ Wally López  junto al DOP César Pérez en una producción de Micropunto Films para EMI music.

El equipo que utilizamos para el rodaje fue RED EPIC con ópticas Superspeed de 16 mm, el motivo de esta elección fue por la necesidad de tener angulares en los planos que se rodaron a 300 fps.

El rodaje fue duro por las condiciones climatológicas extremas, la temperatura en el set rondaba los 36º C por lo que sometimos a la cámara a condiciones de temperatura muy elevadas, aguantando a la perfección durante todo el día.
Para que no hubiese problemas de calentamiento aumentamos la velocidad de los ventiladores al máximo de esta forma pude probar de primera mano lo que es capáz de aguantar RED EPIC.

Aprovecho estas lineas para agradecer a todo el equipo el trato amable recibido durante todos los días de rodaje.

Espero que disfrutéis del tema.
